Прецизионная миниатюрная линейная направляющая ER

Каталог прецизионных миниатюрных линейных направляющих ER.
Технические характеристики направляющих ER

Конструкция и особенности прецизионной миниатюрной линейной направляющей ER

Модель ER - это линейный модуль, состоящий из отшлифованной прецизионной каретки из нержавеющей закаленной стали. Шарики перекатываются между V-образными канавками, отфрезерованными на рельсовой направляющей и на каретке, обеспечивая движение линейного модуля.

Сверхтонкая, легковесная система с циркуляцией шариков внутри контейнера, встроенного в каретку, демонстрирует бесконечное линейное перемещение.

Данная модель широко используется в таком оборудовании как, магнитные диски, электронное оборудование, оборудование для производства полупроводников, медицинское и контрольно-измерительное оборудование, координатографы, фотокопировальные устройства.

Компактная экономичная конструкция

Высокоточная система линейного перемещения отличается экономичной конструкцией и малыми трудозатратами по сравнению с классическими миниатюрными шариковыми подшипниками, которые используются в прецизионных станках и другом оборудовании.

Жесткость системы в течение длительного времени

Каретка с внутренней системой циркуляции шариков с предельно низким коэффициентом трения обеспечивает жесткость системы в течение длительного срока службы.

Легковесная, компактная конструкция и высокое быстродействие

Рельсовая направляющая и каретка сконструированы из очень тонких пластин нержавеющей стали. Вследствие легкого веса, линейный модуль имеет малый инерционный момент и демонстрирует высокое быстродействие.

• Прецизионный линейный модуль
• Ультратонкая легковесная каретка, изготовленная с использованием стальных пластин
• Закалённые шлифованные стальные направляющие

Обозначение

2 ER616 C1 +95L

2 – количество кареток на оси
ER616 – модель линейной направляющей
C1 – преднатяг (радиальный зазор)
+95L – длина рельса (мм)

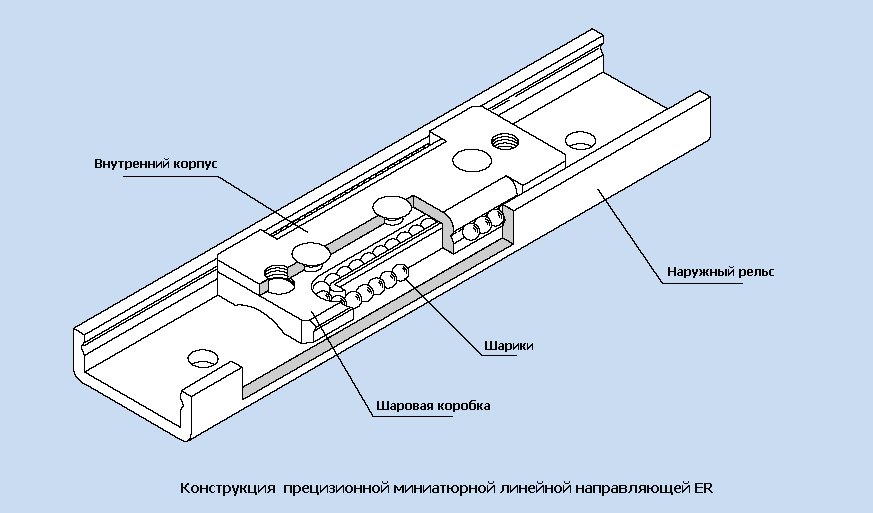

Конструкция прецизионной миниатюрной линейной направляющей ER

Подробную техническую информацию смотрите в каталогах
