Технические характеристики направляющих MX

Конструкция и особенности миниатюрной перекрестной линейной направляющей MX

Шарики перемещаются по двум рядам шлифованных высокоточных дорожек качения направляющего рельса и каретки, циркуляция шариков также обеспечивается торцевыми крышками, вмонтированными в каретку. Модель MX – сложная линейная направляющая, неразъемная каретка которой по виду напоминает две каретки типа RSR, соединенные под прямым углом, в конструкции которой используются два рельса. Так как ортогональная конструкция линейной направляющей с очень низким профилем может быть достигнута всего с помощью одной модели MX, то обычно необходимое крепление двух кареток между собой больше не требуется, таким образом, размеры всей системы уменьшаются.

Одинаковая номинальная нагрузка во всех четырех направлениях

Каждый ряд шариков установлен под углом в 45°, таким образом, каретка направляющей может воспринимать одинаковую номинальную нагрузку во всех четырех направлениях (радиальном, обратном радиальном и двух поперечных), что позволяет использовать данную линейную направляющую при любом направлении приложенной нагрузки.

Резьбовые монтажные отверстия

Выпускаются два типа миниатюрных линейных направляющих MX: конструкция предназначенная для крепления сверху при помощи болтов, и полустандартная конструкция с резьбовыми отверстиями, расположенными на нижней поверхности для крепления снизу.

• Высокоточная миниатюрная перекрестная линейная направляющая
• Легкий вес
• Компактность
• Размеры: 5 мм и 7 мм

Миниатюрная перекрестная линейная направляющая MX выпускается в следующих модификациях.
Модель MX
Модель MX выпускается в двух модификациях: перекрестная направляющая RSR5M и перекрестная направляющая RSR7WM.

Защита линейных направляющих от загрязнений

- Торцевые крышки
- Боковые уплотнения

Обозначение

4 MX7W M UU C1 +120 / 100L P T M

4 – количество кареток на оси
MX7W M – модель линейной направляющей
UU – средство защиты линейной направляющей от загрязнений
C1 – преднатяг (радиальный зазор)
+120 – длина рельса на оси Х (мм)
100L – длина рельса на оси Y (мм)
P – класс точности
T – соединение рельс
M – стальной рельс

Миниатюрная перекрестная линейная направляющая MX

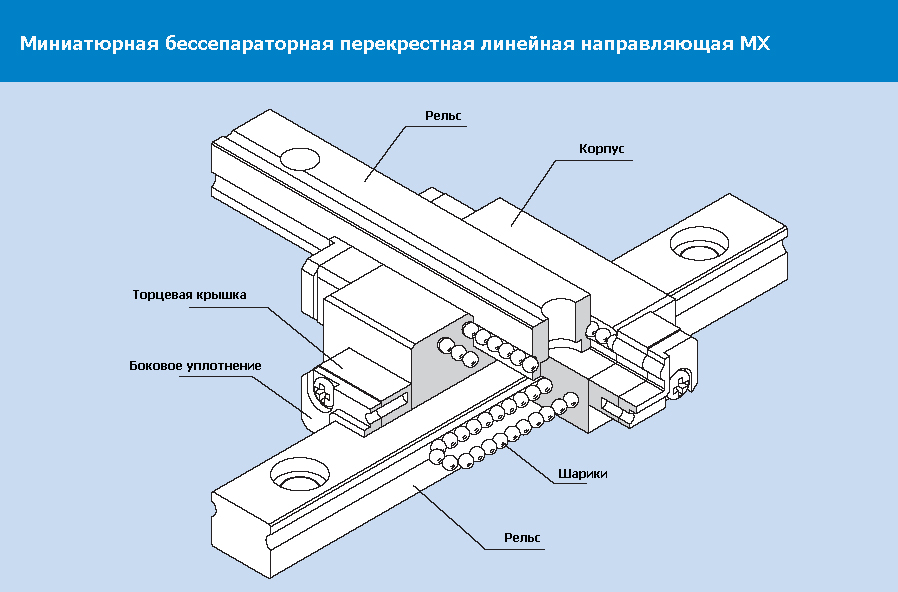

Конструкция миниатюрной перекрестной линейной направляющей MX

Подробную техническую информацию смотрите в каталогах
